h7 Aaltoja harjaamassa

Oma host kokoonpanoni:

• Käyttöjärjestelmä: Windows 11 Pro 25H2
• Oracle VirtualBox 7.1.12
• Kali GNU/Linux Rolling 2025.3
• Debian GNU/Linux Trixie 13.2

x) Lue ja tiivistä. (Tässä x-alakohdassa ei tarvitse tehdä testejä tietokoneella, vain lukeminen tai kuunteleminen ja tiivistelmä riittää. Tiivistämiseen riittää muutama ranskalainen viiva.)

Hubacek 2019: Universal Radio Hacker SDR Tutorial on 433 MHz radio plugs (Video, alkaen 3:19 ja päättyen 7:40. Yhteensä noin 4 min.)

• Ohjelmalla voidaan tallentaa tietyn taajuuden radioliikennettä.
• Ohjelman avulla pystytään tarkastelemaan bittitasolla radiolähetyksen tallennetta.
• Kaapatun signaalin voi myös muuttaa hexadesimaali tai ASCII-muotoon.

Cornelius 2022: Decode 433.92 MHz weather station data

• rtl_433:lla voidaan dekoodata noin 433MHz:n signaalista laitteen lähettämää tietoa selkokielelle.
• Universal Radio Hacker:lla pystyy nauhoittamaan, analysoimaan, muuntamaan, ja jos laitteisto sallii, myös uudelleenlähettämään minkä tahansa signaalin.
• Signaalia tulee nauhoittaa noin 20-100KHz ohi tavoitteesta, koska ohjelma laskee tavoitteen ja asetetun taajuuden välistä eroa.

Vapaaehtoinen, vaikeahko: Lohner 2019: Decoding ASK/OOK_PPM Signals with URH and rtl_433

• Luin artikkelin, mutta tiivistäminen on hieman hankalaa.
• Artikkelissa kerrotaan kuinka Universal Radio Hacker:lla ja rtl_433:lla dekoodataan OOK_PPM signaalia.

a) WebSDR. Etäkäytä WebSDR-ohjelmaradiota, joka on kaukana sinusta ja kuuntele radioliikennettä. Radioliikenne tulee siepata niin, että radiovastaanotin on joko eri maassa tai vähintään 400 km paikasta, jossa teet tätä tehtävää. Käytä esimerkkinä julkista, suurelle yleisölle tarkoitettua viestiä, esimerkiksi yleisradiolähetystä. Kerro löytämäsi taajuus, aallonpituus ja modulaatio. Kuvaile askeleet ja ota ruutukaappaus. (Tehtävässä ei saa ilmaista sellaisen viestin sisältöä tai olemassaoloa, joka ei ole tarkoitettu julkiseksi. Voit sen sijaan kuvailla, miten sait julkisen radiolähetyksen kuulumaan kaiuttimistasi. Julkisten, esimerkiksi yleisradiolähetysten sisältöä saa tietysti kuvailla.)

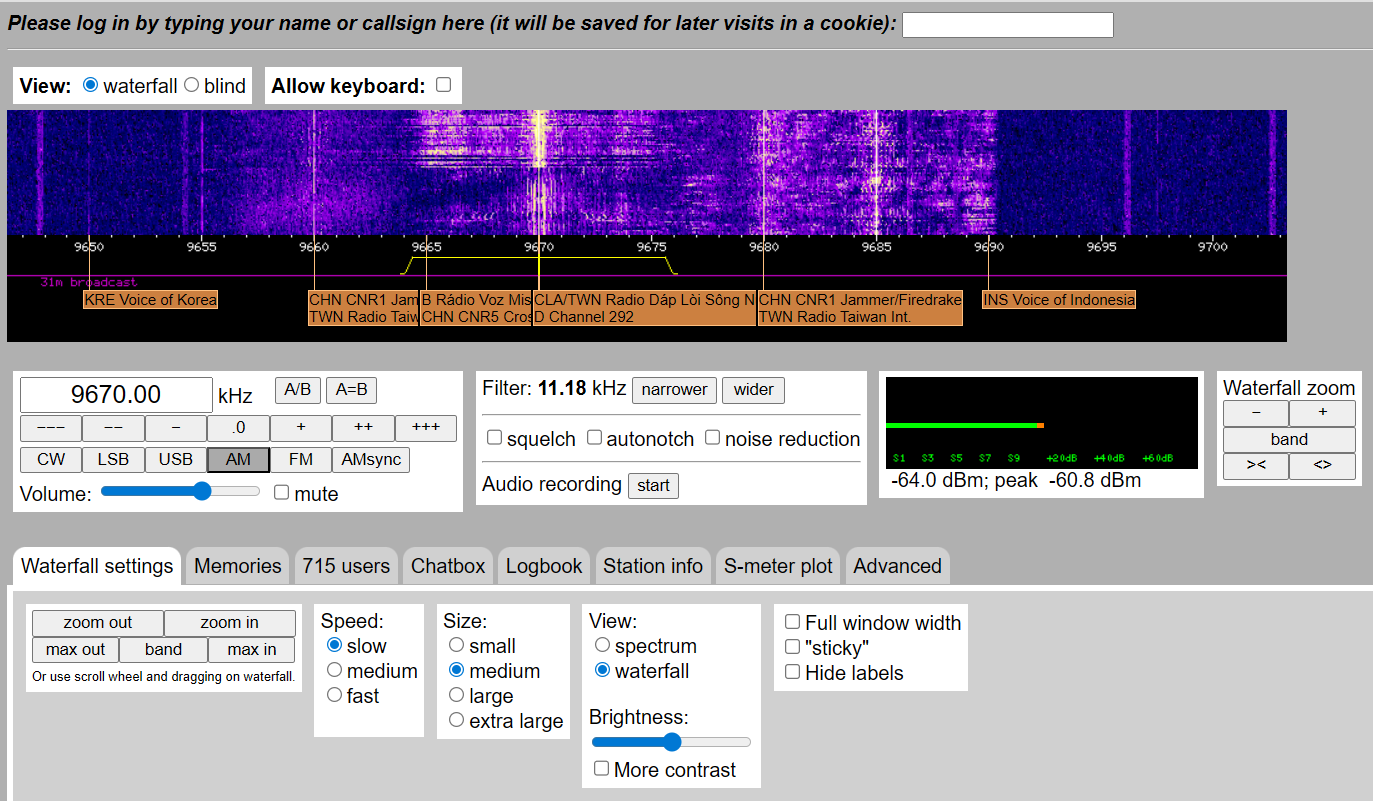

Menin Googlen kautta osoitteeseen http://websdr.ewi.utwente.nl:8901/. Radion on laittanut pystyyn University of Twente Alankomaissa. Säätelin nappuloita ja löysin taajuuden 9670.00kHz, josta kuului AM modulaatiolla hyvän kuuloista vanhaa rockia.

11.18kHz aallonpituudella signaali oli oikein miellyttävä.

b) rtl_433. Asenna rtl_433 automaattista analyysia varten. Kokeile, että voit ajaa sitä. ‘./rtl_433’ vastaa “rtl_433 version 25.02 branch…”

Yritin asentaa Kali:in ohjelmaa käyttämällä https://github.com/merbanan/rtl_433 ohjetta Debianille: sudo apt-get install rtl-433. Monta erroria tulee:

E: Failed to fetch http://http.kali.org/kali/pool/main/s/soapysdr/soapysdr0.8-module-all_0.8.1-6_amd64.deb  Temporary failure resolving 'http.kali.org'
E: Unable to fetch some archives, maybe run apt update or try with --fix-missing?

Asennusohjesivulta löytyi linkki muille distroille https://repology.org/project/rtl-433/versions. Tuolta näkyi, että paketin nimi on nimenomaan tuo mitä yritin asentaa. Tässä vaiheessa kuitenkin tajusin, että tästä Kali:sta olin jossakin tämän kurssin tehtävistä laittanut internet yhteyden pois, nyt otin sen takaisin käyttöön. Tämän jälkeen asennus onnistui “sudo apt-get install rtl-433”.

Nyt rtl_433 -h pitäisi antaa tietoja ohjelmasta. Tässä vaiheessa en saanut komennolla rtl_433 -h silti mitään vastausta. Katsoin Karvisen ohjeesta vielä lisää ja ajoin seuraavat komennot:

sudo apt-get -y install atool wget libssl-dev libtool libusb-1.0-0-dev librtlsdr-dev rtl-sdr libsoapysdr-dev
wget https://github.com/merbanan/rtl_433/releases/download/25.02/rtl_433-soapysdr-openssl3-Linux-amd64-25.02.zip
aunpack rtl*.zip

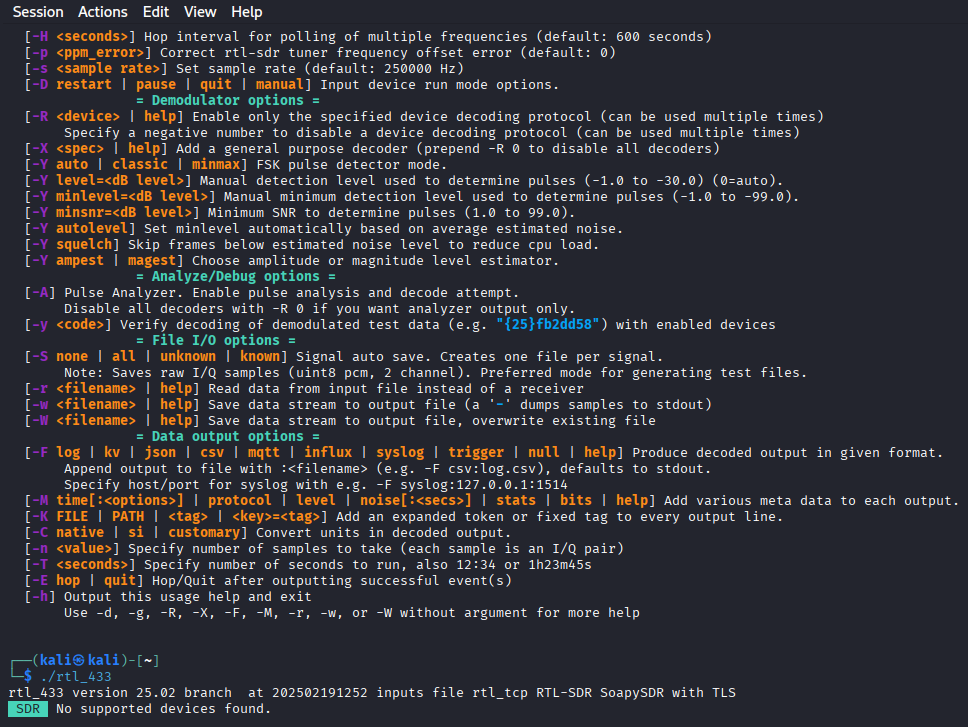

rtl_433 -h #testit vielä, että asennus onnistui
./rtl_433

c) Automaattinen analyysi. Mitä tässä näytteessä tapahtuu? Mitä tunnisteita (id yms) löydät? Converted_433.92M_2000k.cs8. Analysoi näyte ‘rtl_433’ ohjelmalla.

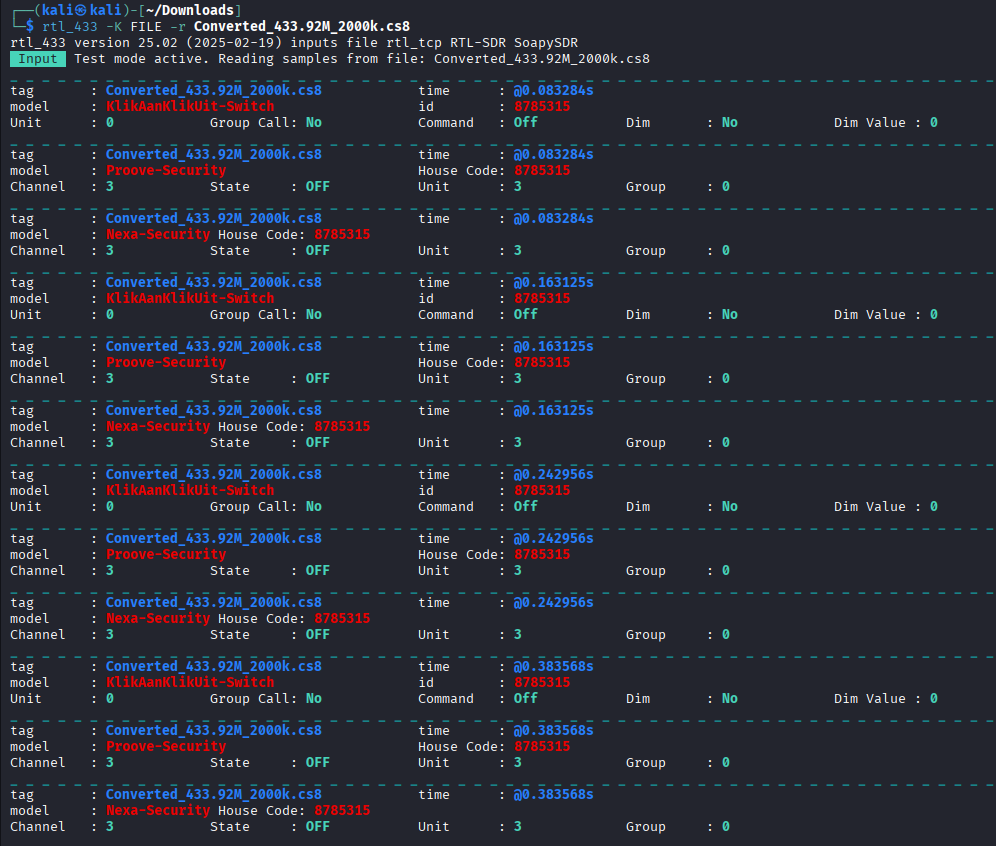

rtl_433 ohjeesta löysin komennon, jolla saa lataamani tiedoston auki: rtl_433 -K FILE -r Converted_433.92M_2000k.cs8. Löysin tunnisteita:

• tag: Converted_433.92M <- Tämä sama kaikissa.
• model: Proove-Security, Nexa-Security, KlikAanKlikUit-Switch.
• Channel: 0 (KlikAanKlikUit-Switch), 3 (Proove-Security ja Nexa-Security).
• id: 8785315, sama kaikissa, joissa on id.
• House Code: 8785315 <- sama kuin id. Eli tässä tapauksessa House Code = id, riippuen laitteesta/lähettimestä.
• State: OFF. Ilmeisesti järjestelmä on kytketty pois päältä.

Jos pitäisi arvailla mitä tämä kaikki tarkoittaa, sanoisin, että kyseessä on jonkin talon hälytysjärjestelmä.

Nopea haku “KlikAanKlikUit-Switch” löytää https://www.mediamarkt.nl/nl/product/_klikaanklikuit-compact-wireless-socket-switch-set-apc3-2300r-draadloze-schakelaars-afstandsbediening-1536684.html sivun. Kyseessä on kaukosäätöinen pistorasia.

d) Too compex 16? Olet nauhoittanut näytteen ‘urh’ -ohjelmalla .complex16s-muodossa. Muunna näyte rtl_433-yhteensopivaan muotoon ja analysoi se. Näyte Recorded-HackRF-20250411_183354-433_92MHz-2MSps-2MHz.complex16s

Karvisen ohjeen mukaan yritin asentaa Universal Radio Hacker ohjelman:

sudo apt-get update
sudo apt-get -y install pipx
pipx install urh

Fatal error from pip prevented installation. Full pip output in file:
    /home/kali/.local/state/pipx/log/cmd_2025-11-27_07.09.21_pip_errors.log

pip seemed to fail to build package:
    'urh'

Some possibly relevant errors from pip install:
    error: subprocess-exited-with-error
    ERROR: Failed to build 'urh' when getting requirements to build wheel

Error installing urh.

Löysin itseni sivulle: https://pypi.org/project/urh/#Installation. Kokeilen vaihtoehtoista asennustapaa:

git clone https://github.com/jopohl/urh/
cd urh
python setup.py install

Cloning into 'urh'...
remote: Enumerating objects: 25311, done.
remote: Counting objects: 100% (739/739), done.
remote: Compressing objects: 100% (395/395), done.
remote: Total 25311 (delta 469), reused 344 (delta 343), pack-reused 24572 (from 3)
Receiving objects: 100% (25311/25311), 54.45 MiB | 16.28 MiB/s, done.
Resolving deltas: 100% (17984/17984), done.
You need Cython to build URH's extensions!
You can get it e.g. with python3 -m pip install cython.

Pari muutakin ohjetta katsoin ja asentelin riippuvuuksia, mikään näistä ei Kali:lle kelvannut. Löysin lopulta sivun: https://kalilinuxtutorials.com/urh-universal-radio-hacker/, jossa kerrottiin seuraavaa:

Without installation
To execute the Universal Radio Hacker without installation, just run:

git clone https://github.com/jopohl/urh/
cd urh/src/urh
./main.py

Ilmeisesti tämä oli nyt ilman asennusta, joka tapauksessa ohjelma käynnistyi ja nyt pääsen toivottavasti hommiin.

Lähdin aiemman X-kohdan Karlin ohjeen mukaan purkamaan tuota signaalia.

• Avasin lataamani tiedoston Universal Radio Hackeriin.
• Vaihdoin Signal view:n Spectogram:ksi.
• Valitsin signaalin, hiiren oikeasta valitsin Apply Bandpass Filter.
• Jakoavain symbolista muutin pause threshold arvon 8 –> 0
• Zoomasin lähemmäs ja valitsin 2046 samplen pituuden kohdasta, jossa näkyy tapahtumia. 2046 jaettuna kuudella = 341, joten kirjoitan Samples/Symbols kenttään 341. (Ohjeessa puhutaan Bit Lenghtistä, mutta tässä tuo taitaa olla sama, niin lukee kun vie hiiren kursorin kentän päälle)
• Vaihdoin Pause Threshold:n 4:n.
• Tein ohjeen mukaan dekoodauksen ja tallensin nimellä.
• En löydä minne tuo dekoodaus tallentui. Tässä vaiheessa huomasin, että seuraavassa tehtävässä vasta pitää asentaa urh, jonka tässä jo tein. Tulipahan räplättyä ohjelmaa.

Ilmeisesti tässä pitikin vielä käyttää rtl_433:a, joten siirryn takaisin siihen. Yritin virallisen ohjeen mukaan avata tiedostoa -X ja -G flageilla tuloksetta. Kuitenkin tältä sivulta: https://github.com/merbanan/rtl_433/blob/master/docs/IQ_FORMATS.md löytyy tieto, että .complex16s = .cs8. Samalla sivulla lukee, että yleiset sample ratet ovat 250 KHz, 1024 KHz ja 1 MHz. Yritän tuon sivun ohjeen mukaan muuttaa tiedoston luettavaan muotoon, lähinnä 2MHz –> 1MHz:

rtl_433 -w Muunnos-433_92MHz-2MSps-1MHz.cs8 Recorded-HackRF-20250411_183354-433_92MHz-2MSps-2MHz.complex16s

Tämä ei toiminut oikein missään muodossa, joten yritin muuttaa vain brute-forcella nimen:

mv Recorded-HackRF-20250411_183354-433_92MHz-2MSps-2MHz.complex16s Muunnos-433MHz_1MHz.cs8

Ei toiminut sekään. Luin lisää manuaalisivuja. README.md:stä ja rtl_433 -h:sta löytyy tieto, että -s flagilla saa sample raten ilmoitettua, ohjelma yrittää automaattisesti avata sitä 1MHz ratella. Käytän siis flagia -s 2MHz, jolla ohjelma osaa lukea tiedoston oikein:

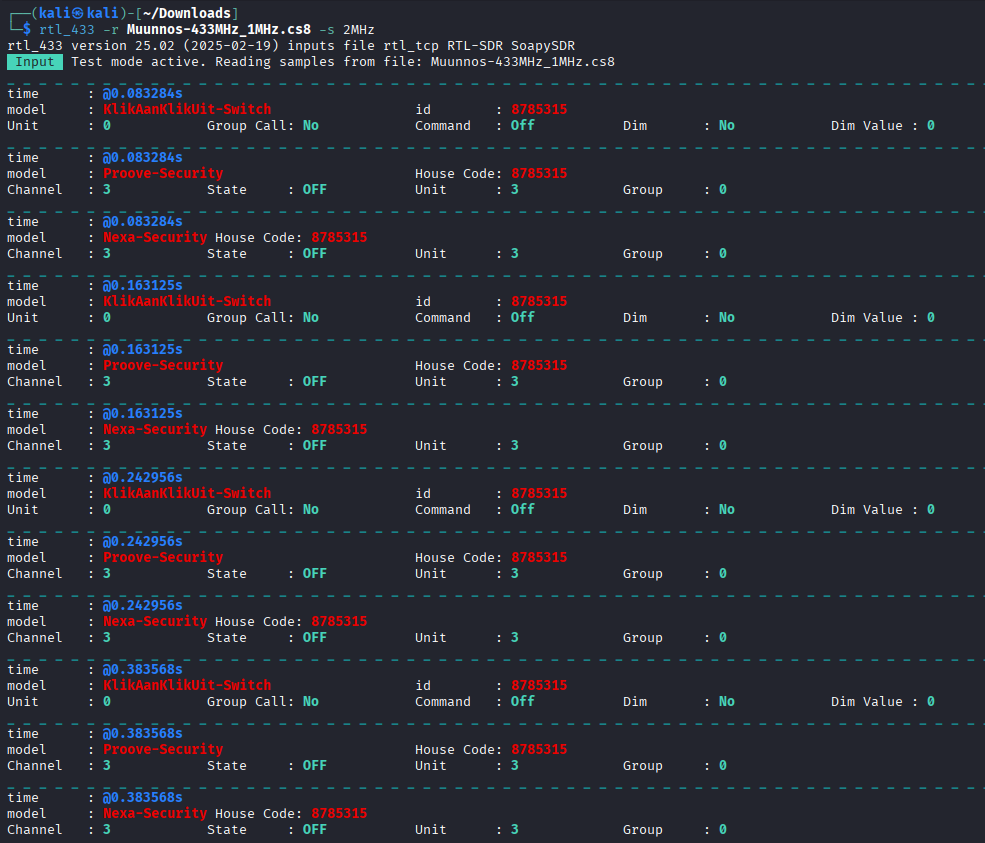

rtl_433 -r Muunnos-433MHz_1MHz.cs8 -s 2MHz

Ei varmaan mennyt ihan täysin oikein, mutta ainakin saan nyt tiedoston avattua rtl_433:lla. Näyttäisi olevan samaa dataa, kuin aiemmassa tehtävässä.

e) Ultimate. Asenna URH, the Ultimate Radio Hacker.

Tämä tuli tavallaan tehtyä jo edellisessä tehtävässä. Asensin silti uusimman Debianin VirtualBoxiin ja en saanut urh asennusta siltikään toimimaan. Tein jopa tämän ohjeen mukaan: https://snapcraft.io/install/urh/debian pienellä riskillä. Snapcraftin ohjeen mukaan tosin sain consolin mukaan urh:n asennettua, mutta en saa sitä käynnistettyä ainakaan “urh” komennolla, vaikka Karvisen ohjeen mukaan käynnistin consolin uudelleen. Siirryn kuitenkin takaisin käyttämään Kali:a ja “without installation”-metodia, kun asennus ei onnistunut. Eli:

cd urh/src/urh
./main.py

Tarkastele näytettä 1-on-on-on-HackRF-20250412_113805-433_912MHz-2MSps-2MHz.complex16s. Siinä Nexan pistorasian kaukosäätimen valon 1 ON -nappia on painettu kolmesti. Käytä Ultimate Radio Hacker ‘urh’ -ohjelmaa.

f) Yleiskuva. Kuvaile näytettä yleisesti: kuinka pitkä, millä taajuudella, milloin nauhoitettu? Miltä näyte silmämääräisesti näyttää?

Tässä pakko lukea ohjetta: https://github.com/jopohl/urh/releases/download/v2.0.0/userguide.pdf

• Nauhoite on 5,42 sekuntia pitkä.

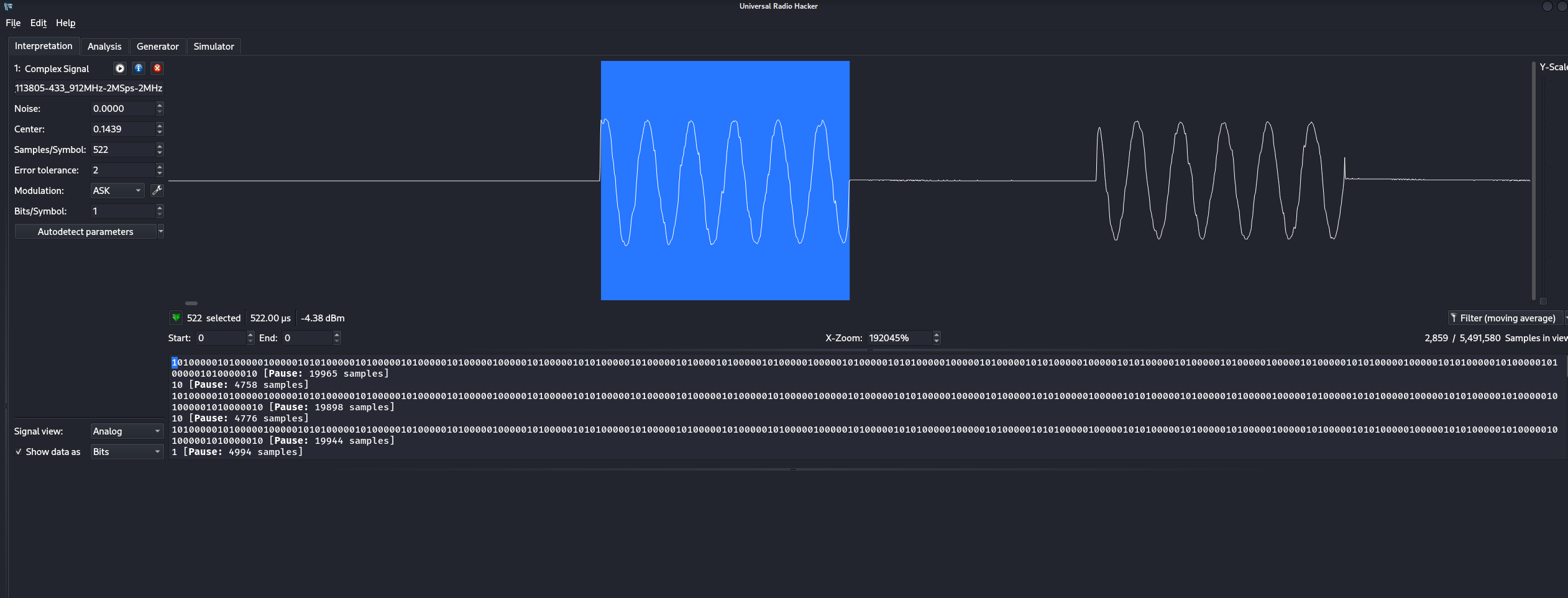

• Jos oikein ymmärsin, Bit lenght, eli Samples/Symbol = 522, koska valitsin yhden bitin, sain lukeman “522 selected”. Joten laitan bit lenghtiksi 522.
• Taajuutta varten vaihdoin Signal view:n Spectrogram:ksi. Valittuani koko taajuusalueen, lukemaksi tulee 1MHz.
• Milloin nauhoitettu: tiedoston nimestä päätellen 12.4.2025.

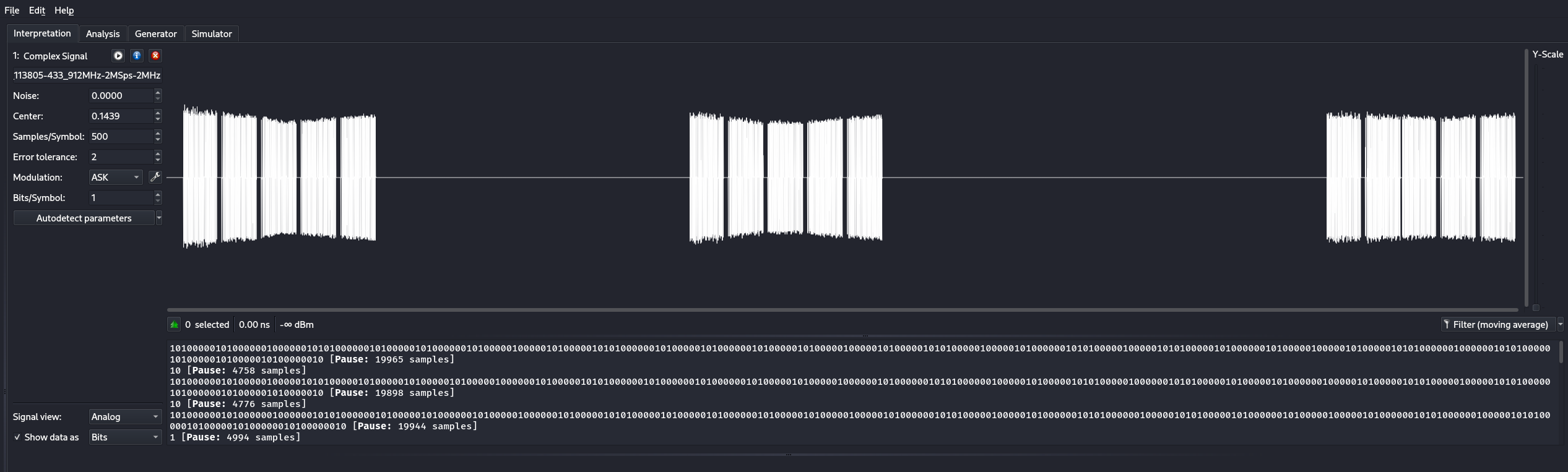

• Silmämääräisesti kaukaa tarkasteltua näyte näyttää juuri siltä, että on kolme kertaa tehty jotakin lyhyen ajan sisällä.

g) Bittistä. Demoduloi signaali niin, että saat raakabittejä. Mikä on oikea modulaatio? Miten pitkä yksi raakabitti on ajassa? Kuvaile tätä aikaa vertaamalla sitä johonkin. (Monissa singaaleissa on line encoding, eli lopullisia bittejä varten näitä “raakabittejä” on vielä käsiteltävä)

• Bitithän näkyvät automaattisesti signaalin alapuolella.
• Bitin pituus 522 mikrosekuntia. Vuorokaudessa on 24 tuntia, eli 86400 sekuntia. 522 mikrosekuntia mahtuu vuorokauteen noin 165 miljoonaa kertaa.

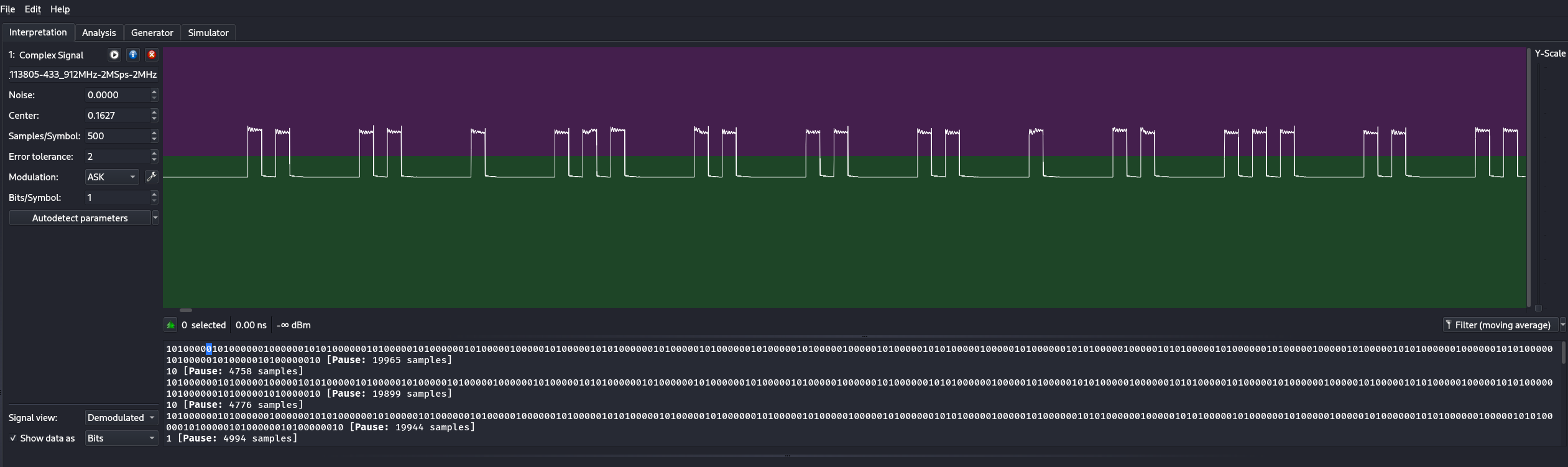

• Oikea modulaatio on selkeästi ASK, muilla nollat ja ykköset eivät näy oikein. FSK ja PSK näyttää bitit hieman rosoisena. Muillakin modulaatioilla keskikohtaa pystyy siirtämään ylös ja alas, mutta ASK osuu suoraan oikeaan, jossa nollat ja ykköset ovat selkeästi eroteltuja.

Kuvassa ASK-modulaatio.

Lähteet

https://youtube.com/watch?t=199&v=sbqMqb6FVMY&feature=youtu.be

https://www.onetransistor.eu/2022/01/decode-433mhz-ask-signal.html

https://github.karllohner.com/SDR/Decoding/Example_2019-01-24/

https://github.com/merbanan/rtl_433

Tätä dokumenttia saa kopioida ja muokata GNU General Public License (versio 2 tai uudempi) mukaisesti. http://www.gnu.org/licenses/gpl.html

Pohjana Tero Karvinen & Lari-Iso Anttila 2025: Verkkoon tunkeutuminen ja tiedustelu

Kirjoittanut: Santeri Vauramo 2025
